Fecha: 08/07/2024.
ORBIS es una empresa líder en el sector de soluciones eléctricas, conocida por su innovación y compromiso con la seguridad. Con una amplia gama de productos, incluyendo cargadores para vehículos eléctricos, Orbis se destaca por ofrecer equipos que cumplen con las más estrictas normativas de seguridad y eficiencia, garantizando la protección tanto de las personas como de los dispositivos.
La normativa española ITC-BT-52 (Instrucción Técnica Complementaria de Baja Tensión) establece los requisitos para la instalación de infraestructuras de recarga de vehículos eléctricos en edificios y aparcamientos.
Requisitos de seguridad según la ITC-BT-52
Según la normativa, cuando la estación de carga de vehículos eléctricos está equipada con una toma de corriente o un conector según la serie de Normas EN 62196, es obligatorio implementar medidas contra las corrientes de fuga con componente en corriente continua. Estas medidas se exigen para proteger a las personas y a los equipos instalados, salvo que ya estén integradas en la propia estación de carga.
Tipos de diferenciales requeridos
Las medidas de seguridad adecuadas incluyen la implementación de diferenciales Tipo B o Tipo A:
- Diferenciales Tipo B: Detectan corrientes de fuga de corriente continua.
- Diferenciales Tipo A: Detectan fugas de corriente alterna con componente continua y requieren un equipo que asegure la desconexión de la alimentación en caso de corrientes de defecto con componente en continua superior a los 6 mA (Dispositivo de Detección de Corriente Diferencial Continua (RDC-DD)) conforme con la norma IEC 62955.
Por otro lado, la instalación de estos diferenciales requiere una línea entre el contador y el cargador, situando la protección lo más cerca posible de la estación de carga para proporcionar la máxima protección.
Integración de las protecciones eléctricas en cargadores de vehículos eléctricos

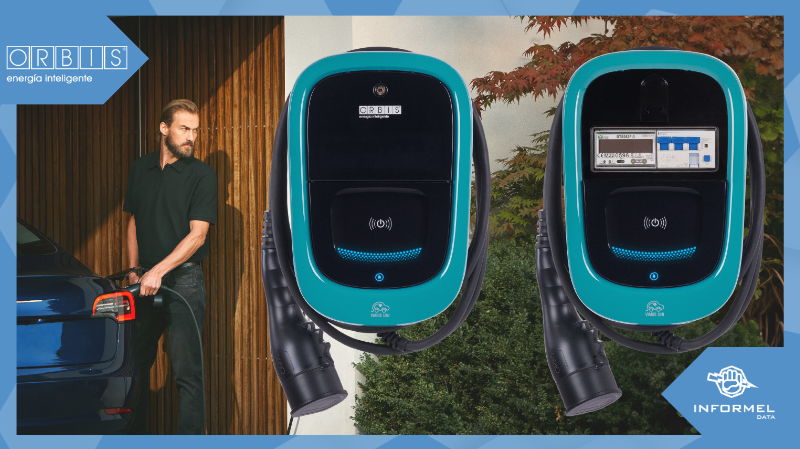

Los modelos VIARIS UNI +, VIARIS UNI + BT2 y VIARIS COMBI + incluyen de serie un carril DIN de 8 o 10 módulos para alojar protecciones eléctricas y un contador de energía accesible mediante una puerta con cerradura.
Orbis es uno de los pocos fabricantes que ofrece la integración de protecciones eléctricas en casi todos los cargadores de la gama VIARIS, previa solicitud. Además, esta integración ofrece varias ventajas frente a la instalación de protecciones externas:
- Mayor seguridad: La protección se instala lo más cerca posible del punto de carga.
- Menor coste: No es necesario un cuadro eléctrico adicional.
- Instalación más rápida: Simplifica el proceso de instalación.
- Protecciones más seguras: Se alojan en un cajetín con llave, evitando manipulaciones no autorizadas.
- Instalación más estética: Elimina la necesidad de cuadros adicionales que pueden afear el entorno.
Protecciones opcionales y adicionales
Los cargadores pueden fabricarse con protección magnetotérmica y diferencial para corriente alterna, así como con un contador de energía con certificación MID según la legislación europea.
Características de los cargadores VIARIS de Orbis
Los cargadores VIARIS de Orbis también incluyen de serie:
- Detector de fugas de corriente continua: Protege a las personas frente al riesgo eléctrico.
- Sistema de monitorización: En caso de mal funcionamiento, activa un relé libre de potencial que aísla el cargador del resto de la instalación.
En los modelos con 2 salidas, como el VIARIS COMBI + o el VIARIS CITY +, las protecciones son independientes para cada conector. Esto garantiza que, si una salida presenta problemas, la otra sigue operativa.
Puedes conocer más detalles sobre la integración de protecciones en los cargadores VIARIS consultando sus fichas técnicas:
- VIARIS UNI +
- VIARIS UNI + BT2
- VIARIS COMBI +
- VIARIS CITY +
