Fecha: 29/10/2021.

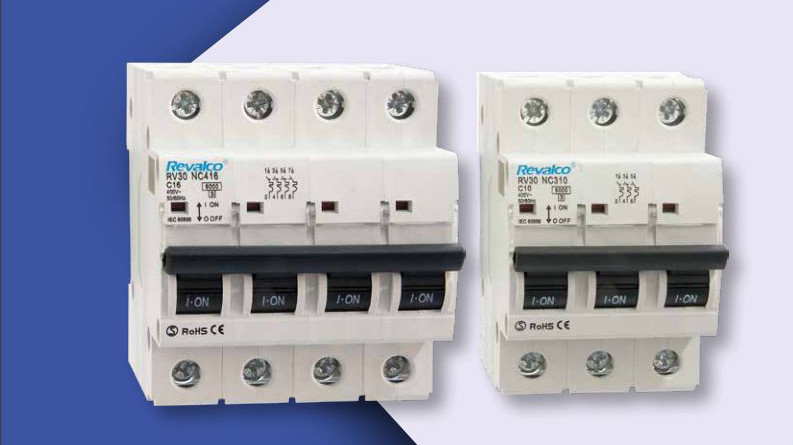

El interruptor automático RV30 de Revalco cuenta con un diseño de vanguardia. Su aspecto elegante, la cubierta y la maneta en forma de arco hacen que la operación sea cómoda. Tienen una ventana indicadora de posición de contacto y una cubierta transparente diseñada para llevar etiqueta.
La maneta se mantiene en la posición central para indicar el fallo del circuito en caso de sobrecarga, al circuito protegido, la maneta del interruptor se dispara y permanece en la posición central, lo que permite una solución rápida a la línea defectuosa. La maneta no puede permanecer en tal posición cuando se opera manualmente.
Posee una alta capacidad de cortocircuito y el dispositivo de candado del asa del interruptor se puede bloquear en la posición “ON” o en la posición “OFF” para evitar el funcionamiento no deseado del producto. El dispositivo de bloqueo del terminal es de tornillo y evita el desmontaje accidental o no deseado de los terminales conectados.
Datos técnicos
• Modelo: RV30
• Poder de corte: 6kA IEC60898
• Nº de polos: 1P, 1P+N, 2P, 3P, 4P
• Corriente nominal (A): 1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63
• Voltaje nominal: 240/415V AC
• Frecuencia nominal: 50 / 60Hz
• Curva de disparo: B, C y D
• Resistencia electromecánica: 20000 ciclos
• Tensión nominal soportada de impulso: 6KA
• Indicación de posición de contacto
• Dimensiones: 1 módulo por polo (18mm)
• Permite empleo de peines de conexión tipo pin
• Capacidad de conexión: Conductor flexible 25mm² / Par de apriete 2.0Nm
• Instalación: En carril DIN 35,5mm / Montaje en panel
