Fecha: 19/06/2024.

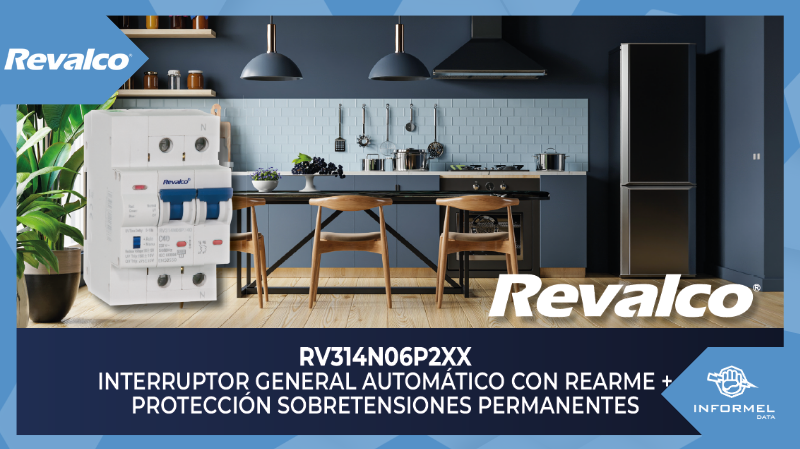

El interruptor general automático (IGA) modelo RV314N06P2XX es un dispositivo diseñado para ofrecer protección contra sobretensiones permanentes y cuenta con un sistema de rearme automático. Este interruptor detecta la tensión en la línea de distribución y se desconecta automáticamente en caso de ausencia de tensión, sobretensión o subtensión. Cuando la tensión vuelve a los valores correctos, el IGA se reconecta automáticamente. Es adecuado para su uso como interruptor general automático en sistemas con contadores inteligentes y en precuadros para cargadores de vehículos eléctricos.
Características técnicas
El IGA tiene una tensión nominal de aislamiento de 500 V, adecuada para líneas de distribución de 50 o 60 Hz. La tensión nominal de trabajo es de 230 V o 400 V, y la corriente nominal depende del modelo, pudiendo ser de 32 A, 40 A o 63 A. Este interruptor cumple con las normativas EN50550, IEC60898 y ROHS, garantizando su fiabilidad y seguridad en distintas aplicaciones.
Aplicaciones
Este dispositivo es ideal para su uso en:
- Vehículos eléctricos
- Entornos residenciales
- Instalaciones industriales
- Áreas terciarias
Parámetros técnicos
El modelo RV314N06P2XX tiene un tamaño de tres módulos (54 mm en total) y es monofásico, con un polo más neutro (1 P+N). La resistencia nominal de impulso es de 6 kV, y la capacidad de ruptura nominal es de 10 kA. Durante su funcionamiento, la capacidad de ruptura es de 7.5 kA, y el tipo de corriente de disparo instantáneo sigue una curva C. La vida útil mecánica del interruptor es de 10,000 ciclos, mientras que su vida útil eléctrica es de 6,000 ciclos.
Tiempos de interrupción y no actuación
Este interruptor tiene diferentes tiempos de reacción dependiendo de la tensión detectada. A una tensión de 255 V, no se dispara. A 275 V, el tiempo máximo de descanso es de 15 segundos y el tiempo mínimo sin actuación es de 3 segundos. Con 300 V, estos tiempos son de 5 segundos y 1 segundo respectivamente. A 350 V, el tiempo máximo de descanso es de 0.75 segundos y el mínimo sin actuación es de 0.25 segundos. Finalmente, a una tensión de 400 V, el tiempo máximo de descanso es de 0.20 segundos y no hay tiempo mínimo sin actuación especificado.
Este dispositivo garantiza la protección y continuidad del servicio en diversas aplicaciones, asegurando la seguridad ante variaciones de tensión en las instalaciones eléctricas.
