Fecha: 07/09/2023.
Durante décadas, electricistas de todas partes del mundo han depositado su confianza en las escaleras de cables soldadas de OBO, las cuales han sido implementadas en innumerables instalaciones industriales alrededor del globo. Cada componente individual está meticulosamente diseñado, mostrando robustez y facilidad de ensamblaje.
Un dominio profundo de las escaleras portacables de OBO
OBO ha llevado a cabo una optimización de las escaleras de cables soldadas para su aplicación en el ámbito industrial. Gracias a un diseño especializado y peldaños ingeniosos, estas escaleras presentan una multitud de ventajas en cuanto a montaje. La variedad de materiales tampoco pasa por alto: las escaleras portacables están disponibles en versiones galvanizadas en banda y en caliente, acero inoxidable A2 y A4, así como con recubrimiento en polvo.
Ventajas de la escalera de cables soldada a simple vista
- Resistencia sobresaliente: Los peldaños de estas escaleras se encuentran soldados al cordón inferior. Esta unión de materiales es excepcionalmente resistente y capaz de soportar cargas incluso de gran magnitud. La conexión ajustada entre el peldaño y el cordón inferior garantiza una transmisión óptima de fuerza.
- Cobertura práctica: Cuando se instalan horizontalmente, una cubierta protege los cables y tuberías de la acumulación de suciedad y polvo.
- Mayor espacio de instalación: Otra ventaja proviene de la posición especial de los peldaños: al soldarse al cordón inferior, las escaleras ofrecen un espacio de instalación mayor para cables y tuberías.
- Probadas en resistencia: La estabilidad y la protección contra corrosión, incluso en los puntos de soldadura, está rigurosamente probadas en el Centro de Pruebas BET. Las escaleras de cables soldadas han superado sin problemas las pruebas de niebla salina y de carga.
Un peldaño innovador
El peldaño innovador y patentado es un rasgo distintivo de las escaleras de cables soldadas de OBO. Este se utiliza en todo el sistema de escalera de cables con un ancho de hasta 600 mm. Su patrón de orificios bien pensado se adapta a una amplia variedad de instalaciones industriales. Lo más notable es que los peldaños se pueden cubrir en ambos lados con las abrazaderas adecuadas. De esta manera, el espacio de instalación se puede aprovechar de manera óptima y los conductores pueden ser montados de manera flexible, a menudo utilizando anchos de conductores más pequeños y, por ende, más económicos.
Montaje en pared perfectamente adaptado
La escalera de cables soldada no solo demuestra su valía en montajes horizontales, sino también en montajes directamente en la pared, ofreciendo ventajas de instalación prácticas. En montajes en pared, la construcción bien pensada de estas escaleras garantiza una distancia de aproximadamente 5 mm entre el peldaño y la pared, creando un espacio libre durante la instalación. OBO ofrece abrazaderas en U apropiadas para cada situación de montaje, con numerosas variantes y tamaños. En entornos industriales exigentes, por ejemplo, se pueden emplear abrazaderas en U con cubierta metálica.
La escalera de cables soldada LCIS: Estabilidad soldada y altamente resistente
Ideal para el tendido horizontal de cables y conductos según la norma DIN EN 61537, la escalera para cables LCIS soldada del catálogo de OBO. Esta escalera puede ser usada tanto en interiores como en exteriores, adecuada para montajes en pared y techo sobre sistemas de soporte. Se presenta en dos alturas diferentes, 60 mm y 110 mm, con longitudes de hasta 6 metros. Al igual que todas las escaleras portacables soldadas de OBO, también ofrece una selección variada de superficies de alta calidad.
Piezas moldeadas en perfecta combinación
Las piezas moldeadas del sistema de escaleras portacables son el complemento lógico al material del recorrido. También fabricadas con peldaños soldados y en los mismos materiales y acabados que las escaleras de cable.
- Fácil Manipulación: Un radio estándar optimizado de 300 mm en lugar de los anteriores 490 mm hace que las piezas moldeadas sean más compactas y manejables.
- Perforación Continua: Gracias a la innovadora barra de acristalamiento, las piezas moldeadas también pueden ser cubiertas en ambos lados. Esto permite la utilización de un gran número de abrazaderas OBO.
Un conector multifuncional para todos
El componente multifunción de OBO permite la conexión sencilla de múltiples escaleras de cables, a la vez que permite cambios flexibles en la forma y dirección. Los carriles laterales pueden ajustarse a cualquier ángulo y situación de instalación, posibilitando reducciones tanto simétricas como asimétricas.
Las escaleras de cable de OBO: Sinónimo de seguridad comprobada

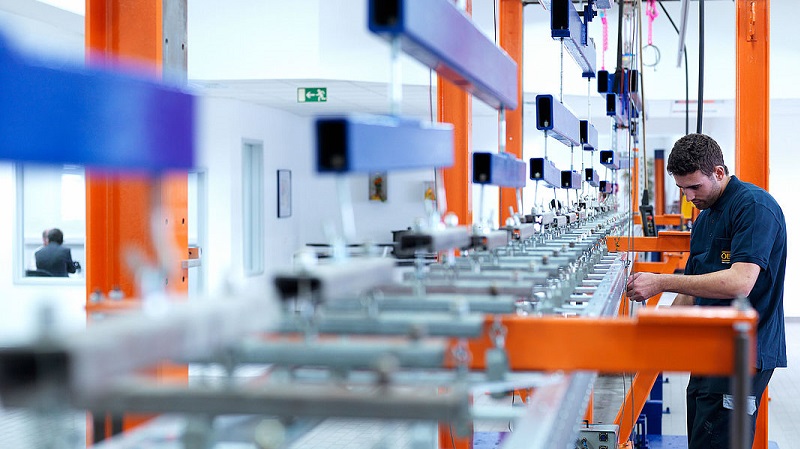

En el Centro de Pruebas BET interno, se simulan las cargas que los sistemas de escaleras portacables de OBO deben soportar de manera continua. Se determina la carga máxima y la capacidad del sistema, así como su resistencia a la corrosión. Las pruebas normativas de las propiedades CEM son documentadas en informes de prueba. Por lo tanto, OBO da máxima prioridad a la seguridad como proveedor de sistemas. El sistema de prueba KTS de OBO ha sido diseñado para someter a pruebas a los sistemas portacables. Se adapta constantemente a los requisitos más recientes, brindando amplias opciones de prueba. Aquí se pueden llevar a cabo, por ejemplo, las pruebas prescritas según la norma DIN EN 61537. Se ha demostrado una carga de trabajo segura, lo que garantiza una capacidad de carga confiable de los sistemas.
