Fecha: 24/06/24.
Hager Sistemas S.A.U. es una empresa líder en el sector eléctrico, conocida por su compromiso con la innovación, la calidad y la seguridad. Ofrece una amplia gama de soluciones eléctricas que incluyen sistemas de distribución de energía, dispositivos de protección y control, así como soluciones de automatización para edificios residenciales y comerciales.

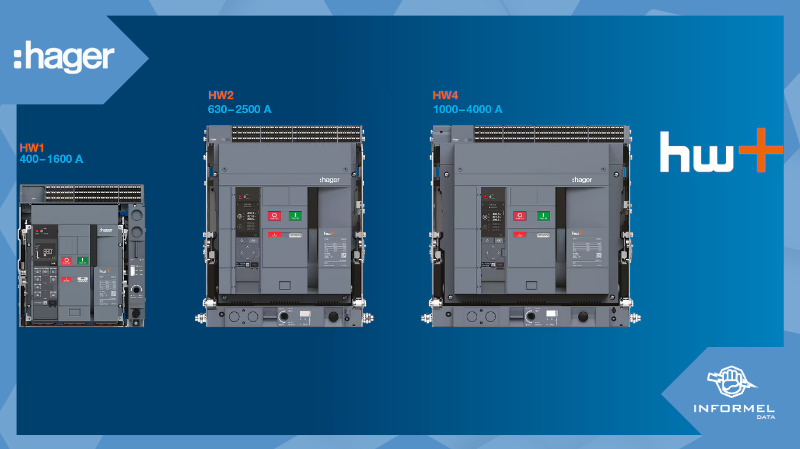

La nueva gama de interruptores automáticos de corte al aire hw+
Inteligente. Seguro. Sencillo. Estos son los atributos de la nueva gama de interruptores automáticos de corte al aire hw+. La línea ofrece tres versiones con diferentes intensidades asignadas y poderes de corte, además de las unidades de disparo sentinel y sentinel Energy.
La solución adecuada para cada necesidad
Ya seas ingeniero, cuadrista o instalador, los interruptores automáticos de corte al aire hw+ poseen las características necesarias para un excelente diseño, instalación y puesta en marcha en locales profesionales y comerciales.
Productos
- Interruptores automáticos de corte al aire HW1, HW2 y HW4 para cada necesidad.
- Interruptores-seccionadores
Versiones disponibles
- Fijos
- Extraíbles
Gama completa de accesorios
- Señalización
- Bloqueo
- Interenclavamiento
- Aislamiento
- Conexión
Distintas unidades de disparo
- Unidad de disparo sentinel para protección estándar (LI, LSI, LSIG)
- Unidad de disparo sentinel Energy para protección avanzada (LSI, LSIG), medición y comunicación
Descubre la gama hw+
Además, con los nuevos interruptores automáticos de corte al aire, se logra la máxima flexibilidad en la configuración del sistema.
hw+ con unidad de disparo sentinel
La unidad de disparo sentinel integra todas las funciones y herramientas necesarias en un solo sistema inteligente, ofreciendo flexibilidad para reaccionar a posibles cambios en el sistema de distribución. Gracias a la pantalla LCD y a la fácil navegación, el manejo resulta especialmente sencillo. Por otro lado, los ajustes de protección se pueden configurar fácilmente en la unidad de disparo.
Principales ventajas:
- Facilidad para las tareas de mantenimiento
- Unidades de disparo seguras y fáciles de usar
- Módulo de intensidad asignada tipo Plug & Play
- Contactos de alarma de salida
- Sencilla puesta en marcha mediante software
- Advertencias y alarmas de disparo
- Montaje sencillo y seguro de los accesorios
Características principales
- Pantalla LCD: Ayuda a configurar la unidad.
- Unidad de disparo sentinel: Ajuste seguro con diales combinados y pantalla LCD.
- Módulo de intensidad asignada (rating plug): Facilita la adaptación del sistema.
- Módulo OAC: Conecta hasta cinco contactos de alarma de salida opcionales.
- Bloques de bornes conexión: Prolongación sencilla mediante terminales quickconnect.
- Interenclavamiento: Bloquea el pulsador PUSH ON para evitar el cierre del ACB.
- Bobinas Push & Lock: Montaje seguro y sencillo.
- Manecilla de extracción: Integración perfecta en la ubicación de almacenamiento.
- Obturadores de seguridad: Bloquean los contactos principales al retirar el interruptor del chasis.
- Tecnología de desmontaje por deslizamiento: Extracción sencilla del ACB del chasis.
- Código QR: Proporciona información y documentos técnicos del producto.
- Palanca de bloqueo de la posición del interruptor extraíble: Permite liberar y bloquear la posición del chasis.
Unidad de disparo sentinel Energy
La unidad de disparo sentinel Energy mejora la experiencia de usuario con una potente pantalla TFT a color que facilita el manejo. Incorpora comunicación, protecciones avanzadas, alarmas, medición y funciones de control.
Principales ventajas:
- Conexión mediante Bluetooth
- Funciones de medición
- Protecciones avanzadas
- Comunicación Modbus
- Alarmas avanzadas
- Funciones de control
- Facilidad para las tareas de mantenimiento
Características principales
- Pantalla gráfica TFT: Muestra pantallas de medición y ajustes.
- Conexión mediante Bluetooth: Supervisa tu ACB con la aplicación Hager Power touch.
- Módulos COM: Permiten la comunicación a través de Modbus-RTU o Modbus-TCP.
- Pantalla separada para panel o puerta en cuadro: Accede a la información sin acceso directo al interruptor.
- Módulo OAC: Controla hasta 5 contactos de salida para eventos predefinidos.
- Bobinas comunicantes: Listas para recibir comandos de control de encendido/apagado.
- Conexión USB-C: Permite el funcionamiento sin una fuente de alimentación de red.
Protección a bordo
Todos los interruptores automáticos en aire de la gama hw+ se pueden integrar en el armario de distribución eléctrica quadro evo, ofreciendo una protección fiable frente a sobrecargas y cortocircuitos.
Accesorios y opciones
- Contactos auxiliares (AX): Indican de forma remota el estado del ACB.
- Motor de carga del muelle (MO): Carga el mecanismo del muelle.
- Bobinas: Para abrir o cerrar el ACB a distancia.
- Cubierta del pulsador: Evita el contacto accidental.
- Cerradura de bloqueo en OFF (OLK): Bloquea fácilmente el ACB en posición OFF.
- Interenclavamiento mecánico (MI): Enclava dos o tres ACB para aplicaciones de seguridad.
Hager, siempre a tu lado
Hager ofrece herramientas adecuadas a lo largo de todo el proceso, desde la planificación hasta el funcionamiento completo.
- Software Hagercad: Solución integral para cálculos de red y planificación de alojamientos de fusibles.
- Configurador web: Personaliza el interruptor conforme a tus necesidades.
- Hager Power setup: Ayuda con los ajustes predefinidos durante la puesta en marcha.
- Aplicación Hager Power Touch: Supervisa el estado de funcionamiento y los valores medidos en cualquier moment
