Fecha: 18/10/2022.
LOVATO Electric ofrece ahora un sistema de medición de energía completamente nuevo, innovador, preciso y mucho más sencillo que el enfoque convencional al compartir la medición de la tensión y deslocalizar las mediciones de la corriente a la proximidad de las propias cargas. Se trata de EASY-BRANCH, el sistema de medición multicircuito de LOVATO Electric, una auténtica revolución en el campo de la monitorización de la energía.
Con un único punto de acceso a los datos y los módulos de medición de corriente instalados a continuación de las cargas.
Ventajas del sistema EASY-BRANCH
SIMPLE: el sistema se compone de un pequeño número de componentes añadidos al analizador de potencia, como el módulo de bus de comunicaciones EXS0000, los módulos de medición de corriente EXS4… y los transformadores de corriente EXS1…, EXS3… electrónicos o convencionales /5A o /1A.
Esto significa que el sistema puede manejar hasta 33 puntos de medición trifásicos o 99 monofásicos. Los módulos de medición de corriente no requieren un cableado especial para el bus.
EASY-BRANCH: La arquitectura del sistema facilita su integración en cualquier sistema de gestión de la energía PLUG & PLAY: los transformadores electrónicos EXS1… y EXS3…, gracias a su capacidad para reconocer automáticamente el módulo de corriente al que están conectados, eliminan la necesidad de que el instalador configure el primario del transformador de corriente. Un LED en el módulo de medición de corriente EXS4000 se ilumina para confirmar el reconocimiento.
RÁPIDO: para cada módulo de medición de corriente (EXS4000), solo es necesario conectar un cable con un terminal RJ45 para obtener hasta 4 puntos de medición trifásicos o 12 monofásicos, cada uno de los cuales se conecta con un cable con terminal RJ45, lo que reduce en gran medida el tiempo necesario para conectar el sistema.
INFALIBLE: los sistemas de monitorización que utilizan instrumentos de medición convencionales y 12 cables conectados a cada punto de medición trifásico son propensos a cometer errores de cableado (secuencia de las fases, coincidencia de la tensión y la corriente, dirección de los transformadores de corriente), lo que da lugar a lecturas eléctricas incorrectas y a una pérdida de tiempo en la puesta en marcha del cuadro. El sistema EASY-BRANCH, con sus conexiones RJ45 a los transformadores de corriente electrónicos, es totalmente infalible.
PRECISO: el sistema EASY-BRANCH ofrece una excelente precisión de medición según las normas IEC/EN/BS 61557-12 y IEC/EN/BS 62053-22/23.
COMPACTO: el reducido número de dispositivos y cables utilizados por el sistema permite ahorrar mucho espacio en el cuadro.
Para comprender mejor la eficacia del sistema EASY-BRANCH, comparémoslo con una solución convencional en forma de ejemplo práctico.
Si necesita medir 5 cargas trifásicas en un cuadro eléctrico con el sistema EASY-BRANCH, necesitará 1 analizador de potencia, 1 módulo de bus EXS0000, 1 módulo de medición de corriente EXS4000, 4 transformadores electrónicos trifásicos y sólo 12 cables para conectarlo todo.
Sin embargo, con un sistema convencional necesitaría: 5 analizadores de potencia, 15 transformadores de corriente y 60 cables en total.

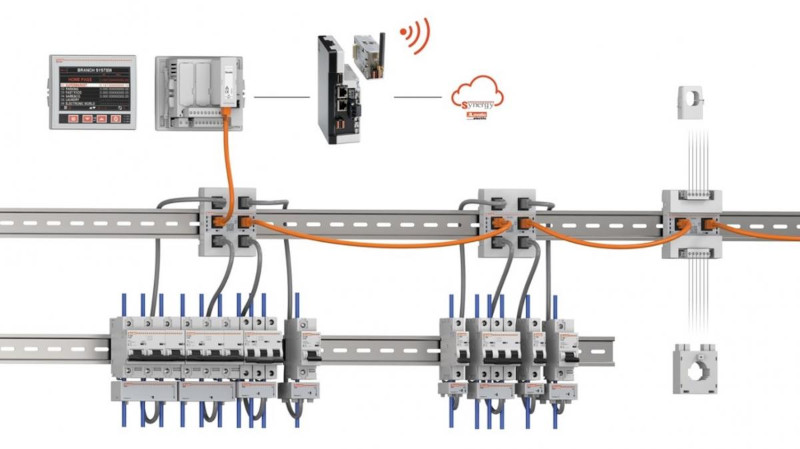

COMPONENTES DEL SISTEMA EASY-BRANCH
Es evidente que una de las principales ventajas del sistema EASY-BRANCH es la facilidad de gestión de los instrumentos; de hecho, el sistema está compuesto por sólo 4 componentes, a saber:
- Analizador de potencia (DMG7500, DMG8000 o DMG9000): mide la tensión eléctrica en el cuadro y la corriente de entrada, y muestra el total de las mediciones en línea ascendente de la distribución y los parámetros eléctricos de cada punto de medición supervisado. Los datos adquiridos por el sistema también pueden visualizarse a través de los puertos de comunicación integrados (RS485 oEthernet). En los DMG8000 y DMG9000, las mediciones del sistema pueden visualizarse a través del servidor web integrado en el dispositivo, así como guardarse en su memoria interna para crear tendencias históricas.
- Módulos de expansión EXS000: sirven para conectar y alimentar hasta 8 módulos de corriente EXS4….
- Módulos de medición de corriente:
– El EXS4000 centraliza las mediciones de las cargas vigiladas con el EXS3… (trifásico/ monofásico) o EXS1… (monofásico). Cada módulo puede medir hasta 4 cargas trifásicas, 12 cargas monofásicas o una mezcla de ambas.
– El EXS4001 ofrece la posibilidad de conectar al sistema EASY-BRANCH puntos de medida monitorizados con transformadores de corriente convencionales, y cada módulo puede medir hasta 2 cargas trifásicas, 6 cargas monofásicas o una mezcla de ambas. - Transformadores de corriente electrónicos: Los EXS1… y EXS3… son transductores de corriente con un diseño compacto y modular que los hace ideales para su instalación inmediatamente después de los disyuntores termomagnéticos. Disponibles para cargas monofásicas y trifásicas, se conectan al módulo de medición de corriente EXS4000 con un cable RJ45 precableado (2m), garantizando así una conexión rápida e infalible.
Todos los datos del sistema EASY-BRANCH están disponibles en el analizador de potencia central y, a través de su puerto de comunicaciones, también pueden visualizarse de forma remota en cualquier navegador (sólo DMG8000 y DMG9000), utilizando el software de monitorización Synergy en un servidor local, o a través de Synergy Cloud, si el sistema incluye el registrador de datos de pasarela EXCGLA01.
Gracias a su compatibilidad con el registrador de datos de pasarela EXCGLA01 de LOVATO Electric, un componente clave para un sistema de supervisión energética totalmente moderno, los datos adquiridos por los dispositivos de campo o los sensores ambientales para cualquier tipo de vector energético (agua, aire, gas, electricidad o vapor) que ejecuten un protocolo compatible, no solo se ponen a disposición del servidor web integrado, sino que también pueden transmitirse al software de supervisión Synergy de LOVATO Electric o reenviarse a servidores remotos en formatos adecuados para su posterior procesamiento.
La nueva generación de analizadores de potencia DMG…, en combinación con el sistema EASY-BRANCH, es el resultado de un largo esfuerzo de investigación llevado a cabo por LOVATO Electric para facilitar el trabajo del usuario final al tiempo que se hace más eficiente, moderno y tecnológico el proceso de gestión de la energía. El resultado es un sistema innovador a la vanguardia de la tecnología moderna, una auténtica revolución en el campo de la monitorización de la energía.
