Fecha: 10/07/2023.
Weidmüller es una reconocida empresa especializada en soluciones de conectividad y tecnología industrial. Con décadas de experiencia en el campo, Weidmüller ha destacado por su compromiso con la calidad y la innovación en el ámbito del crimpado de terminales de cable. Su amplia gama de herramientas de crimpado y terminales de cable confiables han sido diseñados para garantizar conexiones duraderas y seguras.
En la industria y el comercio, producir conexiones confiables de manera rápida es crucial. El crimpado es ideal para estas situaciones y, si se realiza correctamente, puede soportar cargas mecánicas elevadas y superar a las conexiones soldadas. Sin embargo, lograr un crimpado adecuado es más complicado de lo que parece. Es importante cumplir con el estándar DIN EN60352-2, que establece requisitos y recomendaciones fundamentales para un crimpado correcto. Aquí te presentamos algunos consejos prácticos basados en este estándar.
Selección de formas de prensado
Existen diversas formas de prensado para crimpar terminales de cable, como trapezoidales, cuadradas, hexagonales y de Weidmüller. Cada una tiene ventajas y desventajas específicas, por lo que es importante elegir la forma adecuada según la aplicación requerida.

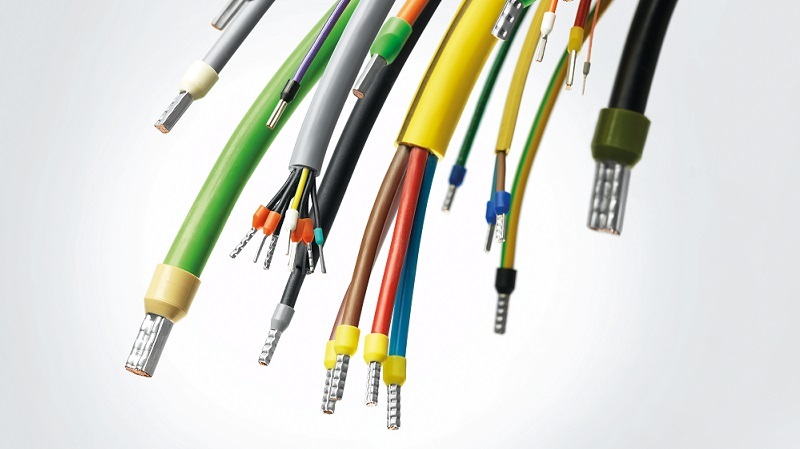

Selección de terminales de cable
Los terminales de cable protegen los hilos individuales y evitan daños, pandeo o deshilachado. Aunque los collares de plástico facilitan la inserción del conductor en la funda, no ofrecen aislamiento ni protección contra pandeos y solo resisten cargas de flexión y tracción bajas. Los terminales de cable deben cumplir con los requisitos de DIN 46228. Los terminales de cable de Weidmüller son confiables, versátiles y utilizables en todo el mundo.

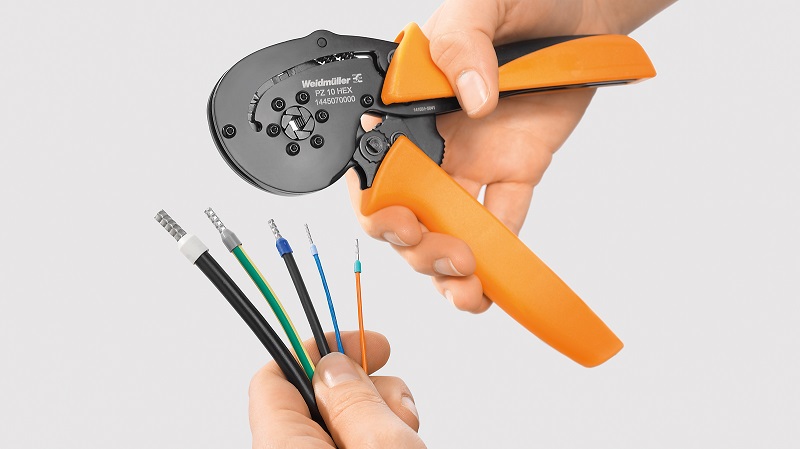

Selección de herramientas
La mayoría de los crimpados se realizan manualmente con herramientas de crimpado clásicas, que pueden tener matrices fijas o intercambiables y pueden ser de una o varias estaciones. Al utilizar herramientas de crimpado estandarizadas, como las especificadas en el catálogo de Weidmüller según DIN 41641-1, se puede completar un alto número de ciclos de crimpado sin comprometer la calidad. Sin embargo, se recomienda realizar mantenimiento y pruebas regulares.
Corte
La preparación para el crimpado comienza con un corte preciso del conductor. Es esencial evitar deformaciones, cortes, aplastamientos o desgarros. Las herramientas de corte profesionales de Weidmüller permiten obtener resultados óptimos.
Pelado
Después de cortar, se debe eliminar completamente la aislación del conductor sin dañarlo y de acuerdo con las especificaciones de DIN. Las herramientas de pelado de Weidmüller están diseñadas para garantizar un procesamiento sin errores y están optimizadas para la aislación y sección transversal del cable.
Inserción del conductor
Para crimpar el extremo pelado del cable con el terminal, se debe insertar el conductor hasta el tope y asegurarse de que el tubo de la funda esté lleno. Es importante recordar que los terminales de cable están diseñados solo para conductores de hilos trenzados según la clase 5 de VDE 0295. Generalmente, el conductor debe sobresalir aproximadamente 1 mm del terminal, pero se permiten 2 mm para secciones transversales superiores a 6 mm.
Crimpado
Una vez que el conductor esté colocado adecuadamente en el terminal, se puede iniciar el crimpado. Se ajusta la herramienta para que el crimpado se realice ligeramente antes del collar de plástico y se activa la herramienta. Una vez que el trinquete de la herramienta se abra automáticamente, el crimpado estará completo. Con mangas largas, se debe realizar en varios pasos de trabajo, desde el comienzo hasta el embudo de inserción. Finalmente, verifica la calidad de las conexiones crimpadas en cada proyecto.
Aseguramiento de la calidad
Para garantizar una calidad de mano de obra constante, se recomienda utilizar herramientas y contactos de crimpado del mismo fabricante, según DIN EN 60352-2. Estos elementos están diseñados para trabajar juntos y están disponibles en diversas opciones. Las herramientas de crimpado están desarrolladas para evitar errores comunes y pueden compensar ligeras fluctuaciones en la configuración del conductor. Sin embargo, al trabajar con conductores exóticos, es recomendable probar cuidadosamente la calidad del crimpado. Weidmüller ofrece servicios de certificación adecuados como tu socio confiable.
